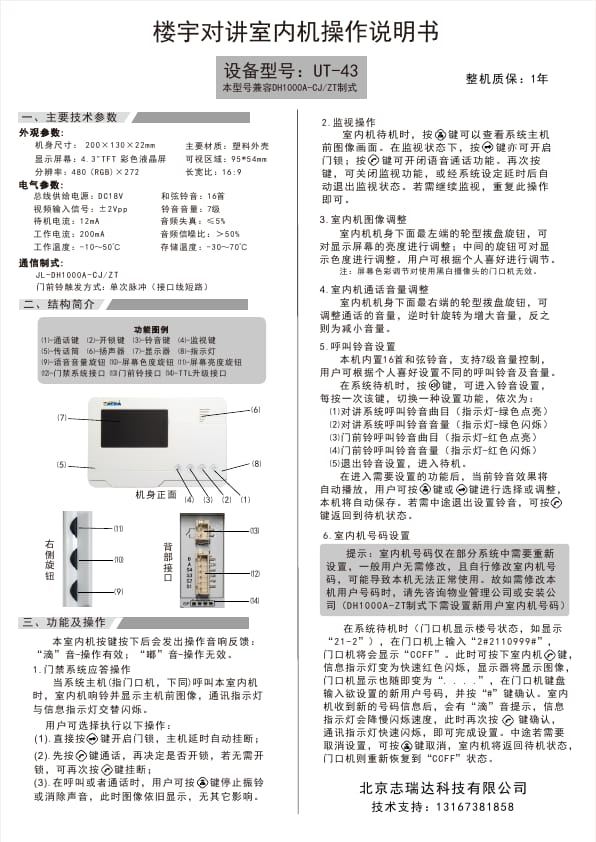

楼宇对讲室内机操作说明书 设备型号：UT-43 整机质保：1年 本型号兼容DH1000A-CJ/ZT制式 一 、 主 要技 术参 数 2.监视操作 外 观 参 数: 室内机待机时，按 键可以查看系统主机 机身尺寸： 2 0 0 ×1 30×22mm 主要材 质 ： 塑料外壳 前图像画面。在监视状态下，按 键亦可开启 显示屏幕：4 . 3 " TFT 彩色 液 晶 屏 可视区 域 ：95*5 4 m m 门锁；按 键可开闭语音通话功能。再次按 分辨率：4 8 0（RG B ) × 2 7 2 长宽比：1 6 : 9 键，可关闭监视功能，或经系统设定延时后自 电 气 参 数: 动退出监视状态。若需继续监视，重复此操作 总线供给电源：DC18 V 和 弦铃音：1 6首 即可。 视频输入信号：±2Vpp 铃音音量 ：7级 待机电流：1 2 m A 音频失真 ：≤5% 3.室内机图像调整 工作电流：2 0 0 mA 音频信噪 比 ：＞50% 室内机机身下面最左端的轮型拨盘旋钮，可 工作温度：-1 0～5 0℃ 存 储温度：- 3 0～70℃ 对显示屏幕的亮度进行调整；中间的旋钮可对显 通 信 制 式: 示色度进行调整。用户可根据个人喜好进行调节。 J L - DH100 0 A - C J / Z T 注：屏幕色彩调节对使用黑白摄像头的门口机无效。 门前铃 触发方式：单次脉冲 （ 接 口线短路 ） 4.室内机通话音量调整 二、结构简介 室内机机身下面最右端的轮型拨盘旋钮，可 调整通话的音量，逆时针旋转为增大音量，反之 功能图例 则为减小音量。 ⑴-通话键 ⑵-开锁键 ⑶-铃音键 ⑷-监视键 ⑸-传话筒 ⑹-扬声器 ⑺-显示器 ⑻-指示灯 5.呼叫铃音设置 ⑼-语音音量旋钮 ⑽-屏幕色度旋钮 ⑾-屏幕亮度旋钮 本机内置16首和弦铃音，支持7级音量控制， ⑿-门禁系统接口 ⒀门前铃接口 ⒁-TTL升级接口 用户可根据个人喜好设置不同的呼叫铃音及音量。 在系统待机时，按 键，可进入铃音设置， 每按一次该键，切换一种设置功能，依次为： ⑹ ⑴对讲系统呼叫铃音曲目（指示灯-绿色点亮） ⑺ ⑵对讲系统呼叫铃音音量（指示灯-绿色闪烁） ⑶门前铃呼叫铃音曲目（指示灯-红色点亮） ⑷门前铃呼叫铃音音量（指示灯-红色闪烁） ⑸ ⑻ ⑸退出铃音设置，进入待机。 在进入需要设置的功能后，当前铃音效果将 自动播放，用户可按 键或 键进行选择或调整， 机身正面 ⑷ ⑶ ⑵ ⑴ 本机将自动保存。若需中途退出设置铃音，可按 键返回到待机状态。 ⑾ ⒀ 6.室内机号码设置 右侧旋钮 背部接口 提示：室内机号码仅在部分系统中需要重新 ⑽ 设置，一般用户无需修改，且自行修改室内机号 ⑿ 码，可能导致本机无法正常使用。故如需修改本 ⑼ 机用户号码时，请先咨询物业管理公司或安装公 ⒁ 司（DH1000A-ZT制式下需设置新用户室内机号码） 三 、 功能及操作 在系统待机时（门口机显示楼号状态，如显示 本室内机按键按下后会发出操作音响反馈： “21-2”），在门口机上输入“2#2110999#”， “滴”音-操作有效；“嘟”音-操作无效。 门口机将会显示“CCFF”。此时可按下室内机 键， 1.门禁系统应答操作 信息指示灯变为快速红色闪烁，显示器将显示图像， 当系统主机(指门口机，下同)呼叫本室内机 门口机显示也随即变为“. . . .”，在门口机键盘 时，室内机响铃并显示主机前图像，通讯指示灯 输入欲设置的新用户号码，并按“#”键确认。室内 与信息指示灯交替闪烁。 机收到新的号码信息后，会有“滴”音提示，信息 指示灯会降慢闪烁速度，此时再次按 键确认， 用户可选择执行以下操作： 通讯指示灯快速闪烁，即可完成设置。中途若需要 (1).直接按 键开启门锁，主机延时自动挂断； 取消设置，可按 键取消，室内机将返回待机状态， (2).先按 键通话，再决定是否开锁，若无需开 门口机则重新恢复到“CCFF”状态。 锁，可再次按 键挂断； (3).在呼叫或者通话时，用户可按 键停止振铃 或消除声音，此时图像依旧显示，无其它影响。 北京志瑞达科技有限公司 技术支持：13167381858
